在電子領域中，穩壓二極管是一種特殊的二極管，它的主要功能是保持電路中某點的電壓穩定。在眾多穩壓二極管型號中，BZT52C16以其穩定的性能和適中的參數值而受到廣泛青睞。本文將詳細探討B(tài)ZT52C16穩壓二極管的特性及其在電路設計中的應用。

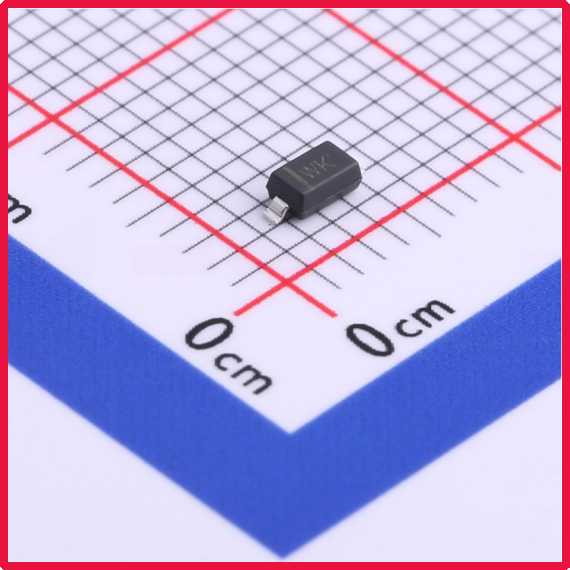

薩科微Slkor穩壓二極管BZT52C16產品圖

一、薩科微slkor穩壓二極管BZT52C16的基本特性

穩壓值（標稱值）：BZT52C16的穩壓值為16V，這意味著在正常工作條件下，該二極管能夠維持其兩端的電壓在16V左右，從而為電路提供穩定的電壓輸出。

功率：BZT52C16的功率為500mW，這決定了其在電路中的承載能力。設計師在選用該二極管時，需要確保其承受的功率不超過此值，以避免因過熱而損壞。

反向電流（Ir）：BZT52C16的反向電流為[email protected]，即在反向電壓為11.2V時，其反向電流為100納安。這一參數反映了二極管在反向偏置下的漏電性能，對于電路的穩定性和可靠性具有重要影響。

薩科微Slkor穩壓二極管BZT52C16規格書

薩科微Slkor穩壓二極管BZT52C16相關參數

二、薩科微slkor穩壓二極管BZT52C16的應用

電源電路中的電壓穩定：BZT52C16穩壓二極管可用于電源電路中，為其他電路元件提供穩定的電壓。通過合理設計電路，可以使BZT52C16在電源電路中的電壓波動時，仍然保持穩定的輸出電壓，從而確保整個電路的正常工作。

信號處理電路中的保護：在信號處理電路中，BZT52C16穩壓二極管可用于防止電壓過高而損壞其他電路元件。當輸入信號電壓超過BZT52C16的穩壓值時，該二極管會迅速導通，將電壓限制在穩定值范圍內，從而保護其他電路元件免受損害。

精密測量和控制系統中的穩定電源：在需要高精度測量和控制的系統中，BZT52C16穩壓二極管可用于提供穩定的電源。通過精確控制電源電壓，可以提高測量和控制的精度和穩定性，從而確保系統的高性能運行。

三、關于穩壓二極管的表面封裝形式

直插式封裝：

●特點：穩壓二極管通過引腳直接[敏感詞]到電路板的孔中，再通過焊接固定。

●應用：這種封裝形式常見于早期或某些特殊需求的電子設備中，其優點是結構簡單、安裝方便，但占用空間較大。

●示例：如VISHAY/威世品牌的TLZ2V4A-GS08型號穩壓二極管，其封裝為LL34-2.4V。

貼片式封裝：

●特點：穩壓二極管直接粘貼在電路板的表面上，通過焊點固定，占用空間小，適合高密度集成。

●應用：現代電子設備中廣泛使用貼片式封裝，因其緊湊的尺寸和較高的可靠性。

●示例及封裝類型：

 SOD-123FL：如KDZ6.2B型號穩壓二極管，采用這種封裝形式，適用于6.2V的電壓需求。

 SOT-23：如DZ23C20型號的小信號穩壓二極管，常用于需要較小封裝尺寸的場合。

 LL-34：如ZMM12型號的穩壓二極管，采用這種封裝形式，通常用于1/2W的功率需求。

 SMAF和SMA封裝：如1SMAF4733A和1SMA4763A型號穩壓二極管，分別采用SMAF超薄封裝和SMA封裝，適用于不同的電壓和功率需求。

玻封封裝：

●特點：穩壓二極管被封裝在玻璃管內，具有良好的絕緣性和密封性。

●應用：玻封封裝常用于需要較高穩定性和可靠性的特殊環境中。

●示例：如LL34（1/2W）和LL41（1W）這兩種常用的玻封封裝形式，對應的常規型號有LL4148、LL34等。

塑封封裝：

●特點：穩壓二極管被封裝在塑料外殼內，具有重量輕、成本低、易于生產等優點。

●應用：塑封封裝廣泛應用于各種電子設備中，尤其是消費類電子產品。

●示例：如SOD-123、SOD-323、SOD-523這三種常用的塑封封裝形式，適用于不同穩壓范圍和功率需求的穩壓二極管。
