Funpack8板卡揭曉：可用于機器學習的Arduino Nano 33 BLE Sense開發板

發布時間：2022-03-18作者來源：薩科微瀏覽：3729

你想要玩Arduino板卡嗎？你對機器學習感興趣嗎？你想要免費學習嗎？那就等待4月1日（今天是板卡揭曉日，明天則正式上線）Funpack8上線后來免費玩Arduino Nano 33 BLE Sense開發板，并進一步研究機器學習吧。歡迎Funpack新老玩家來和大家一起交流討論。

簡介

從上周開始了解Arduino，接著認識Arduino的各種常用開發板，到使用Arduino進行機器學習的項目開發，大家已經迫不及待的想要知道Funpack8使用的是哪款開發板了。

今天我們就來揭曉Funpack8活動板卡：來自Arduino的Nano 33 BLE Sense開發板。

圖1：Arduino的Nano 33 BLE Sense開發板

Nano 33 BLE Sense是Arduino進階系列中最受創客喜愛的開發板。它不僅繼承了Arduino家族中近乎完美的生態基因，而且在保留硬件小巧輕便的基礎上，提升了板卡的性能，可延展性與互動性，因此它是一款可以陪伴所有電子創客走得最長、最遠、最久的伙伴。

Nano 33 BLE Sense具有以下幾個亮點：

首屈一指的Arduino開源硬件生態，可以最快速完成原型搭建，驗證和測試
具有多種物理傳感器，能感應加速度，角速度，磁場，溫濕度，距離，壓強
帶有語音，顏色，手勢等識別功能，可用于機器學習項目的開發
可實現藍牙低功耗無線通訊
DIP加郵票孔封裝，同時滿足面包板和擴展板搭配的使用需求

板卡介紹

通過我們本期的板卡指導老師Daniel對Nano 33 BLE Sense的介紹，你會對板卡有更深的了解，一起來觀看視頻吧：

Arduino一向以代碼開源，易學易用，資料齊全和生態完善而風靡全球創客界，也吸引了全球數以千萬計的電子工程師和愛好者。本次Funpack的開發板是Arduino品牌下的Nano 33 BLE Sense板卡，在這里我們簡稱BLE Sense。在圖2中我們列出了Nano家族的4個成員，僅從外觀就不難看出，最右側的BLE Sense是Nano家族中最配備傳感器最多，性能最強大并且成本[敏感詞]的板卡。

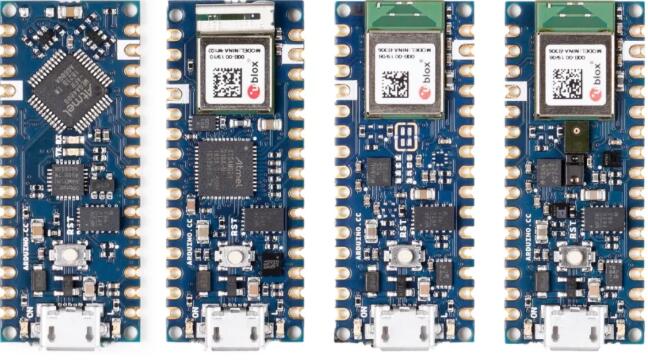

圖2：從左到右依次為: Nano; Nano33 IoT; Nano BLE; Nano BLE Sense

管腳定義

圖3給出了Nano 33 BLE Sense的管腳定義（DIP30結合郵票孔封裝）。

圖3：腳示意圖

硬件參數

Nano 33 BLE采用的是Nordic半導體nRF52系列的處理器, 性能強大且與Arduino生態完全兼容。圖4是開發板的主要硬件參數。

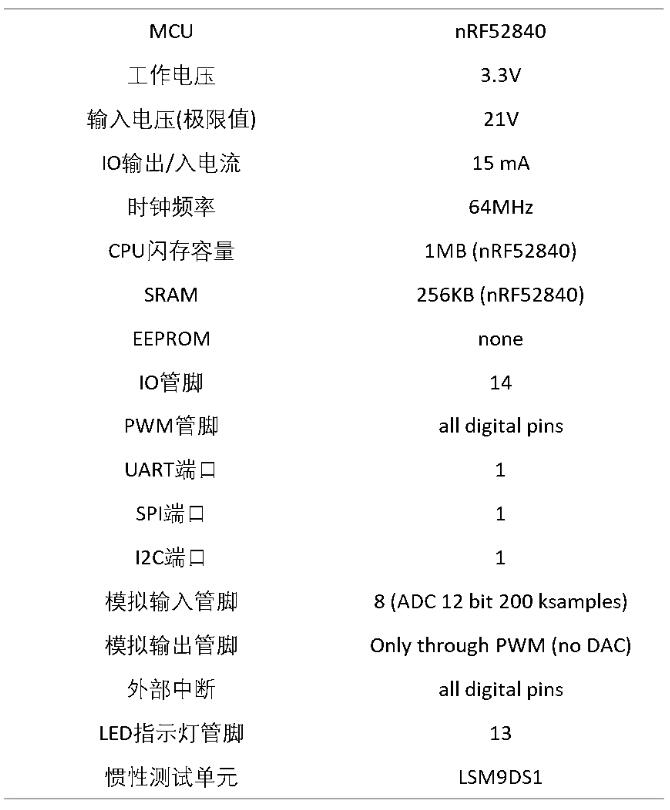

圖4：主要硬件參數

核心硬件模塊

圖5給出了核心硬件模塊及傳感器在板卡上的布局。不愧名為sense, 我們注意到了板卡上多許多種高性能傳感器, 因此也就帶來無限多種玩法(網上可以找到大神利用machine learning進行語音識別的項目)。

圖5：主要器件布局

標識絲印的部分被放置在了板卡的底部, 見圖6。板子可通過UART、SPI和I2C等方式與外設交互。另外, 官方正版板卡也會印有Arduino的商標及認證標識。NANO 33系列的板卡采用的均為3.3V電平, 因此使用時不要與之前經典系列的5V電平混淆。

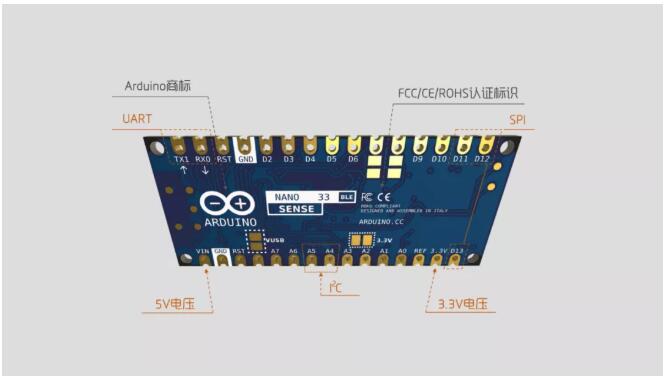

圖6：板卡細節及通信端口

開發環境介紹

Arduino IDE安裝

接下來再說軟件開發的部分。Arduino IDE是為數不多的可以同時兼?zhèn)湟紫螺d安裝, 資源庫豐富與簡潔易上手的操作界面等優點的輕量級開發工具。目前Arduino IDE已更新至1.8.13版本, 集成了大量標準硬件模塊等開發生態資源?？傻卿浿罙rduino官網, 在Software處下載, 如圖:7所示。

圖7：通過Arduino官網下載IDE

在線云端編譯

也許有朋友還會留意到，Arduino還秀了一波更6的操作，那就是直接在線云端編譯。上圖6中的Downloads上方還有一個CODE ONLINE，即在線編譯器的直接入口, 或者直接通過稍微優秀點的搜索引擎搜索 Arduino Web Editor/Create等字樣都是可以直接找到的。點進去之后就進入了云端開發的頁面, 見圖8。首次進來的用戶需要用郵箱注冊。

圖8：Web Editor的界面

注冊好之后就進入了Web Editor界面(默認是白色背景)。

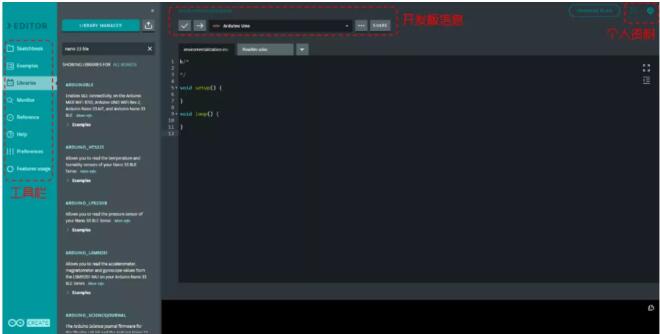

圖9：操作界面

大量的開源代碼都可以直接在Web Editor上直接點開并調用。

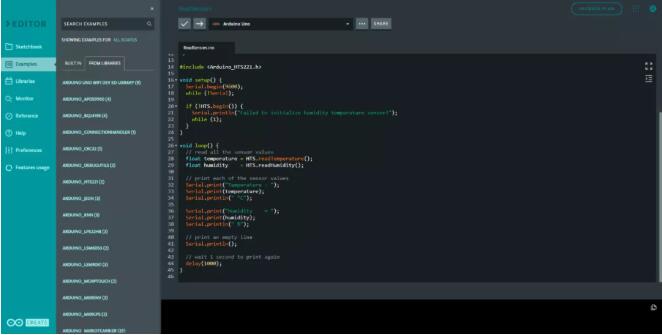

圖:10：代碼調用

對于針對的板卡型號，比如Nano 33 BLE系列開發板的資源庫, 可直接在搜索欄查找各種相關的核心模塊和配套傳感器的開源代碼, 可以直接調用并在此基礎上二次開發。

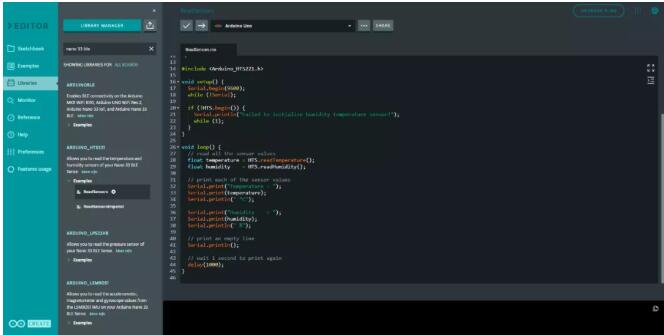

圖11：針對想要板卡的代碼調用

在接入板卡后，該型號會在端口處顯示(Editor會提供驅動, 需要提前下載)。同時也可以在串口監視器中獲取通訊信息。

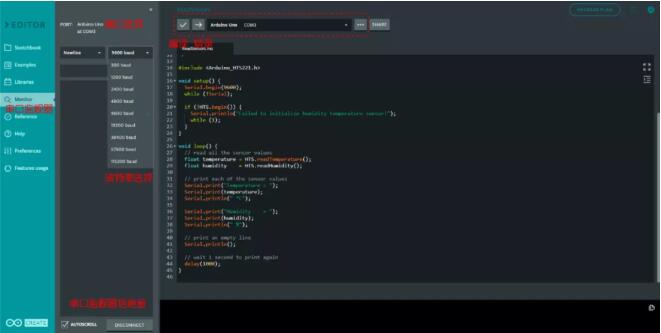

圖12：信息的獲取

Editor還有云端分享功能, 我們可以將自己的作品與來自全世界的電子愛好者交流與切磋, 畢竟, 創作的樂趣與靈感的火花都是在交流中誕生的。

相信看完視頻和文章的你已經著手準備Arduino IDE的環境安裝了，那就于明日正式上線之后來參加活動吧。

總結

總而言之, 通過上文的介紹, 也許不少玩家已經開始對這款開發板摩拳擦掌。鑒于Funpack活動旨在鼓勵大家通過主動愉悅的模式學習技術, 因此我們將任務門檻將至一個比較合理的范圍, 確保用心的朋友都可以通過。并且, 此次任務只是利用該板卡的一部分功能, 還有更多功能有待各位聰明的頭腦來開發。最后, 我們也期待大家順利通過任務后獲得開發板, 并在之后分享更多充滿創意的作品。
